空氣開關的參數解析

因為絕緣方式有很多，有油開關，真空開關和其它惰性氣體（六氟化硫氣體）的開關。空氣開關就是利用了空氣來熄滅開關過程中產生的電弧。所以叫空氣開關。那么空氣開關上面的參數都代表什么意思？我們一起往下看。

DZ47-60小型斷路器，適用于照明配電系統(C型)或電動機的配電系統(D型)。主要用于交流50Hz/60Hz，額定電壓至400V，額定電流至60A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。

本產品符合GB10963.1、IEC60898-1標準。

DZ—— 塑料外殼式斷路器；47——設計序號；60——殼架等級額定電流。

斷路器：是指能夠關合、承載和開斷正常回路條件下的電流，并能關合、在規定的時間內承載和開斷異常回路條件（包括短路條件）下的電流的開關裝置。

主要分類：

（1）按操作方式分：有電動操作、儲能操作和手動操作；

（2）按結構分：有萬能式和塑殼式；

（3）按使用類別分：有選擇型和非選擇型；

（4）按滅弧介質分：有油浸式、六氟化硫、真空式和空氣式；

（5）按動作速度分：有快速型和普通型；

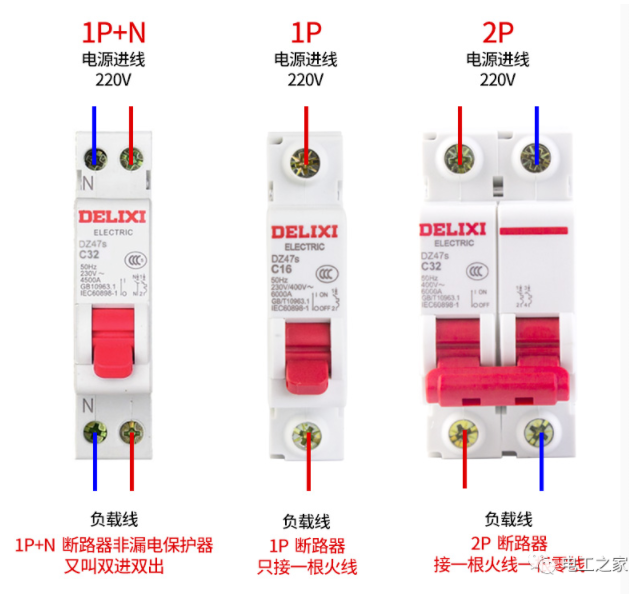

（6）按極數分：有單極、二極、三極和四極等；

（7）按安裝方式分：有插入式、固定式和抽屜式等。

斷路器的特性主要有：

額定電壓Ue；額定電流In；過載保護（Ir或Irth）和短路保護（Im）的脫扣電流整定范圍；額定短路分斷電流（工業用斷路器Icu；家用斷路器Icn）等等。

額定工作電壓（Ue）：這是斷路器在正常（不間斷的）的情況下工作的電壓。

額定電流（In）：這是配有專門的過電流脫扣繼電器的斷路器在制造廠家規定的環境溫度下所能無限承受的最大電流值，不會超過電流承受部件規定的溫度限值。

短路繼電器脫扣電流整定值（Im）：短路脫扣繼電器（瞬時或短延時）用于高故障電流值出現時，使斷路器快速跳閘，其跳閘極限Im。

額定短路分斷能力（Icu或Icn）：斷路器的額定短路分斷電流是斷路器能夠分斷而不被損害的最高（預期的）電流值。標準中提供的電流值為故障電流交流分量的均方根值，計算標準值時直流暫態分量（總在最壞的情況短路下出現）假定為零。工業用斷路器額定值（Icu）和家用斷路器額定值（Icn）通常以kA均方根值的形式給出。

短路分斷能力（Ics）：斷路器的額定分斷能力分為額定極限短路分斷能力和額定運行短路分斷能力兩種。國標《低壓開關設備和控制設備低壓斷路器》（GB14048.2—94）對斷路器額定極限短路分斷能力和額定運行短路分斷能力。
