進線柜、出線柜、計量柜、PT柜、聯絡柜、隔離柜的組成及作用詳解

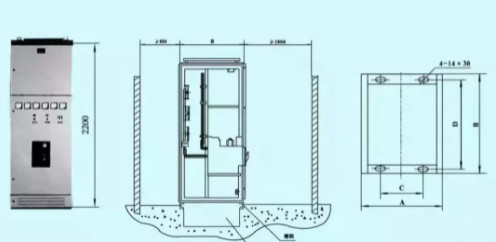

供電系統用于將高電壓通過變壓器的降壓至用戶所需電壓等級并且配置有保護、計量、分配于一起的室內綜合系統。

組成：進線柜、計量柜、PT柜、出線柜、聯絡柜、隔離柜

進線柜：就是從外部引進電源的開關柜，一般是從供電網絡引入 10kV 電源，10kV 電源經過開關柜將電能送到 10kV 母線，這個開關柜就是進線柜

組成:真空斷路器、隔離開關、 三組三線圈電流互感器、避雷器、帶電顯示器、電壓互感器、導線等元器件

作用：主要作用就是分配電量，進線柜一般配真空斷路器作為開斷之用，真空斷路器具備短路、防過流等保護功能，同時配以隔離開關以作為檢修保護檢修人員安全之用，另外進線柜還配備電流互感器和電壓互感器以及計量電流電壓值。因此進線柜具備了保護、計量、監控等可以實現更多綜合功能。

電源進線端的保護:

主要組成：電流互感器、熔斷器、Vv接線的電壓互感器、帶電顯示器

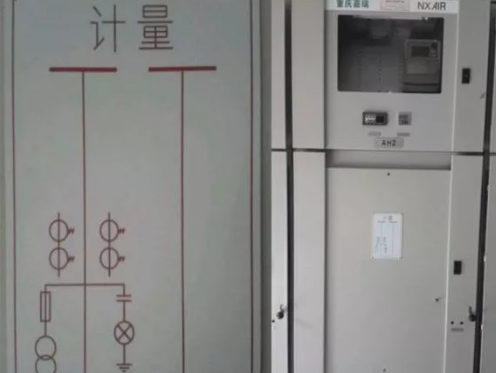

作用：是電能計量裝置的一種，采用高供高計的方式，通過電流互感器、電壓互感器、電能表等計量裝置用電情況和反映負載的用電量。安裝在用戶處的計量裝置，由用戶負責保護封印完好，裝置本身不受損壞或丟失。

主要組成：電壓互感器、隔離刀、熔斷器、避雷器

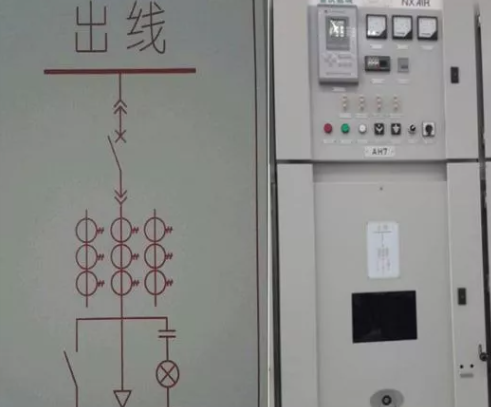

出線柜：就是母線分配電能的開關柜送至電力變壓器，這個開關柜就是 10kV 的出線柜之一

組成：三組三線圈電流互感器、隔離開關、斷路器、刀閘、帶電顯示裝置

作用：主要就是起分配電能作用，將主電源分配到各個用電支路開關上去,對各支路過流過載保護盒接通斷開支路電源的作用。

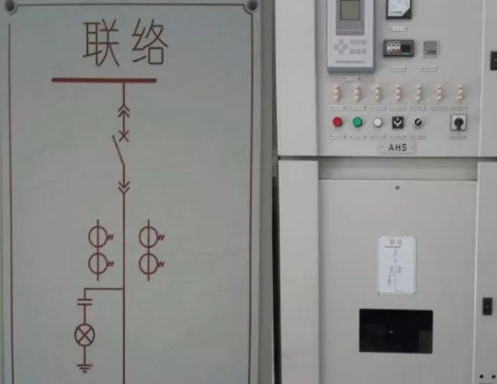

聯絡柜也叫母線分段柜，是用來連接兩段母線的設備，在單母線分段、雙母線系統中常常要用到母線聯絡柜，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

組成：隔離開關、斷路器、電流互感器、帶電顯示裝置

作用：一般起聯絡母線的作用，當兩路電源同時送電的時候聯絡則從中間斷開（兩路不同的電源，通常不能重合），當其中某一段電源因事故而停電或斷電的時候，聯絡柜則自動接通，以保障用戶用電，而當原來停電的那一端恢復通電時候，聯絡柜則自動斷開，處于原來的備用狀態

組成：斷路器 隔離開關 接地開關 電流互感器 電壓互感器 避雷器 帶電顯示裝置

作用：是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的，它可以給運行人員提供一個可見的端點，以方便檢修和維護作業

斷路器：當回路發生短路或過電流故障時能迅速切斷電源，防止故障擴大，同時也可以作為一般開關使用，實現電能的分配和控制，采用電動操作。

熔斷器：在電流異常升高到一定的高度和一定的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。

隔離開關:用于隔離電源，將高壓檢修設備與帶電設備斷開，是旗艦有一明顯可看見的斷開點；隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。

電壓互感器、電流互感器：將高電壓或大電流按比列變換成標準低電壓（100V）或標準小電流（5A或1A，均指額定值），以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人生和設備安全。

避雷器：通過并聯放電間隙或非線性電阻的作用，對入侵流動波進行削幅，降低被保護設備所受過電壓值。
